Система КБК

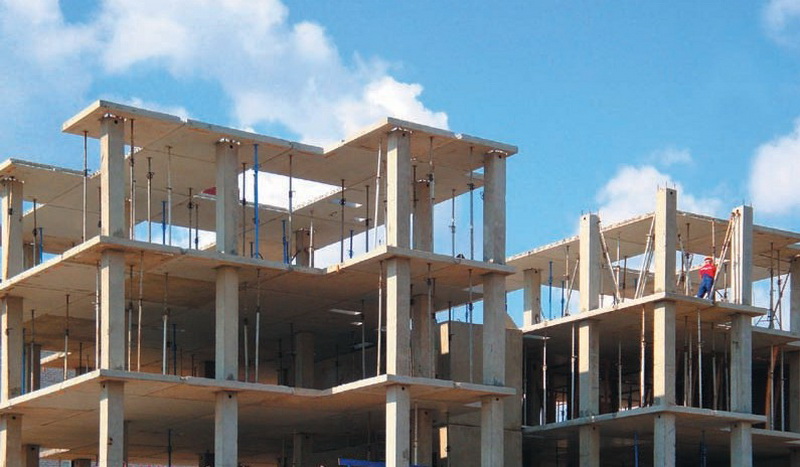

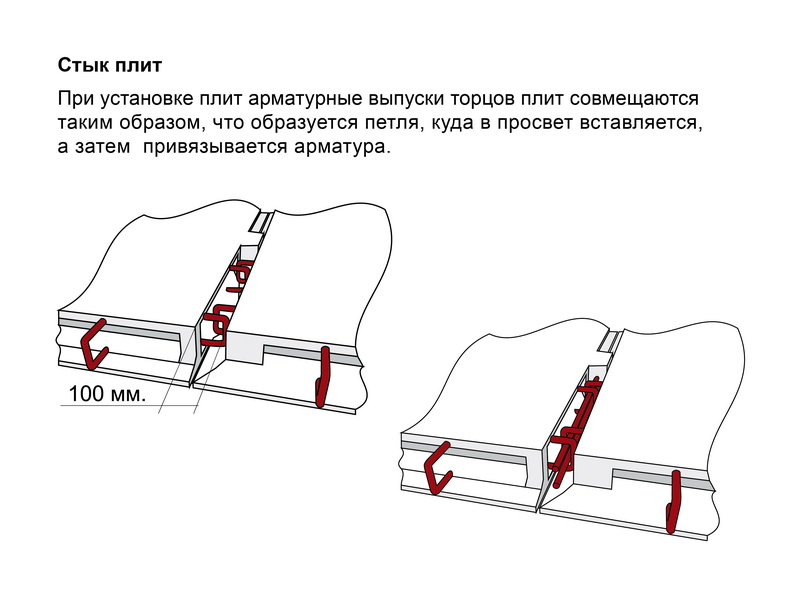

Конструкции Безригельного Каркаса - это сборно-монолитный безригельныйбезкапительный каркас здания (сооружения). Каркас здания в данной системе представляет собой пространственную конструкцию типа "этажерки" сборно-монолитного исполнения. В качестве стоек каркаса служат колонны, роль ригелей выполняют плиты перекрытия, для элементов жесткости используют связи либо диафрагмы. Сборный каркас монтируется из изделий заводского изготовления с последующим замоноличиванием узлов (узел 1, узел 2), в эксплуатационной стадии конструкция является монолитной.
Сборно-монолитный каркас КБК позволяет реализовать комплексную застройку жилых, административных, торговых и промышленных зданий и сооружений до 75 метров на всех сегментах рынка и в разных рельефных и климатических условиях. Все элементы железобетонного каркаса приспособлены для перевозки транспортом, что расширяет географию его использования.
Среди систем сборно-каркасного домостроения Конструкция Безригельного Каркаса остается технологией с самой высокой скоростью возведения каркаса. За смену бригада из пяти человек способна смонтировать до 250м2 каркаса. При этом конструкции, возводимые по данной технологии, полностью отвечают требованию надежности.
КБК одна из немногих систем, имеющая сертификат на предмет соответствия требованиям нормативных документов в области строительства и пожаробезопасности и прошедшая испытания на сейсмоустойчивость.
В здании, построенном с использованием данной технологии, идеально ровный, без выступающих ригелей потолок, поэтому система дает возможность перепланировки. При этом высота потолка может варьироваться от 3 до 4,2м. Усадка дома в КБК происходит равномерно, без появления трещин на стенах, так как всю несущую нагрузку несут на себе колонны и плиты перекрытия. Это позволяет проводить финишную отделку сразу после завершения возведения «коробки» здания.

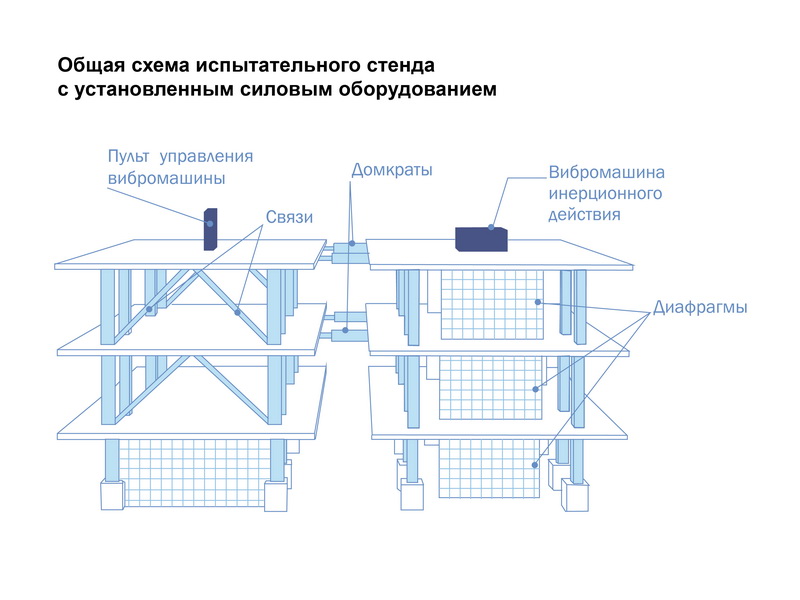

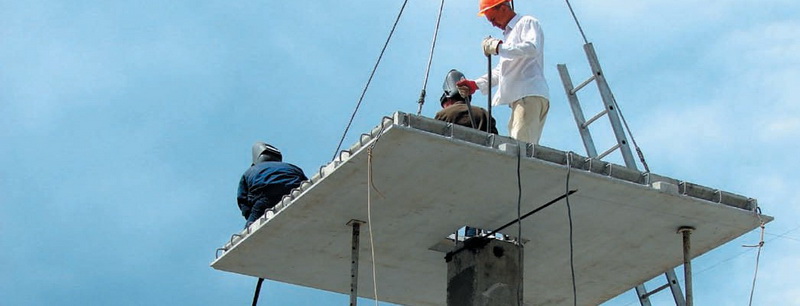

Испытания безригельного каркаса КБК
Технология системы КБК
Конструкции Безригельного Каркаса является универсальной системой и предназначена для строительства жилых, общественно-социальных, административных и некоторых промышленных зданий (сооружений) в разнообразных климатических условиях.
Сборно-монолитная конструктивная система КБК является следующим этапом в развитиидомостроительных технологий серии КУБ.
В КБК одновременно совмещены все плюсы и эффективные особенности сборно-монолитных систем «УСМБК», «КУБ-1», «КУБ-2», «КУБ-3» на основании их реализации в строительстве, а также применены инновационные разработки, подтвержденные экспериментальными работами.

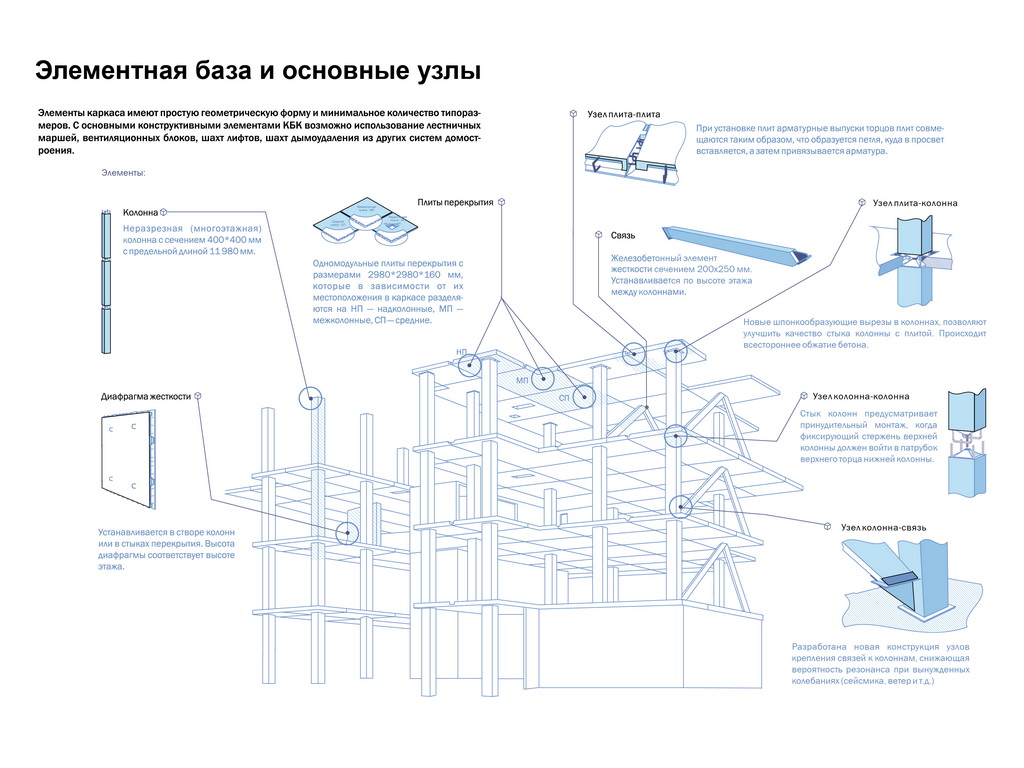

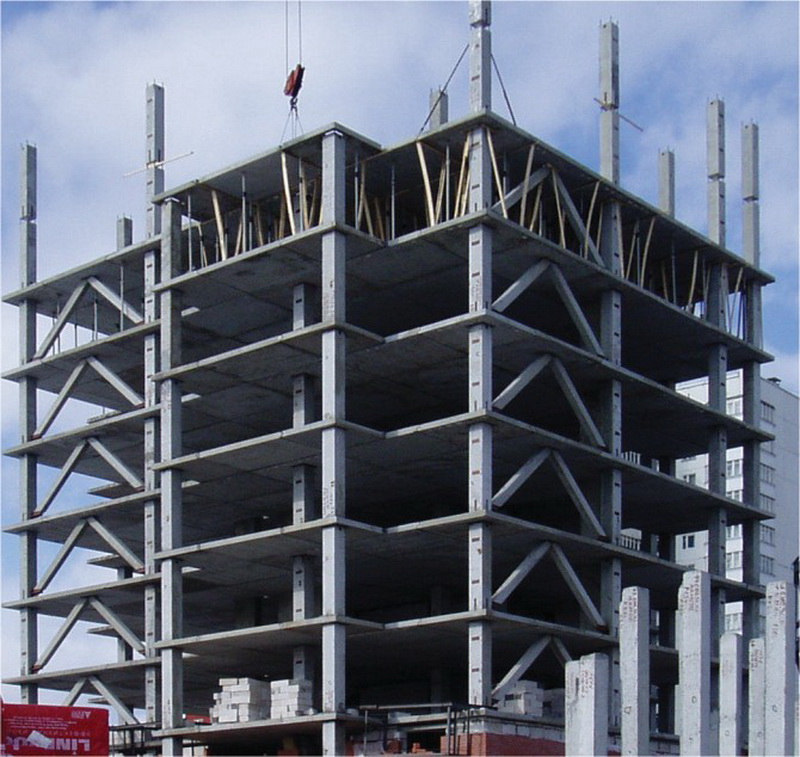

В КБК основным несущим стержнем здания является безригельныйбезкапительный каркас,который в данной системе представляет собой пространственную конструкцию типа «этажерки» сборно-монолитного исполнения. 100% элементов каркаса (колонны, плиты перекрытия, связи, диафрагмы) изготавливаются в заводских условиях, в связи с чем обеспечивается их высокое качество.

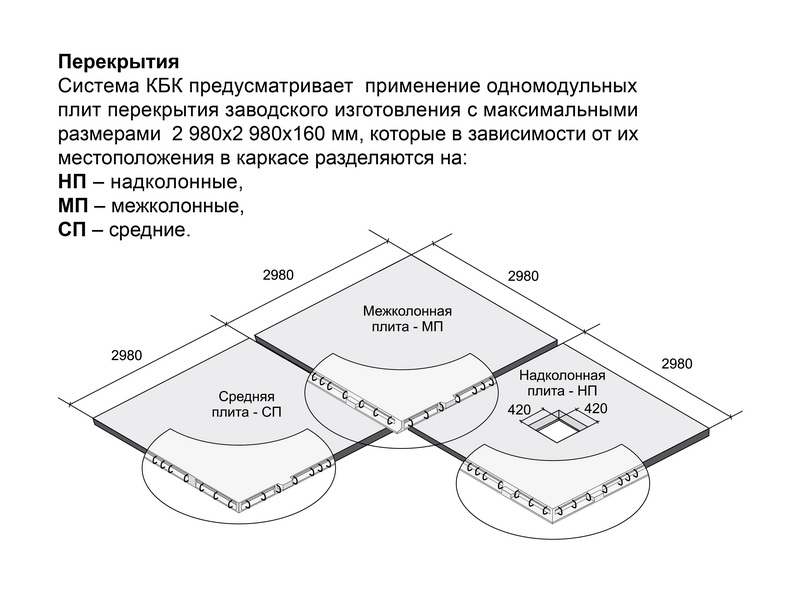

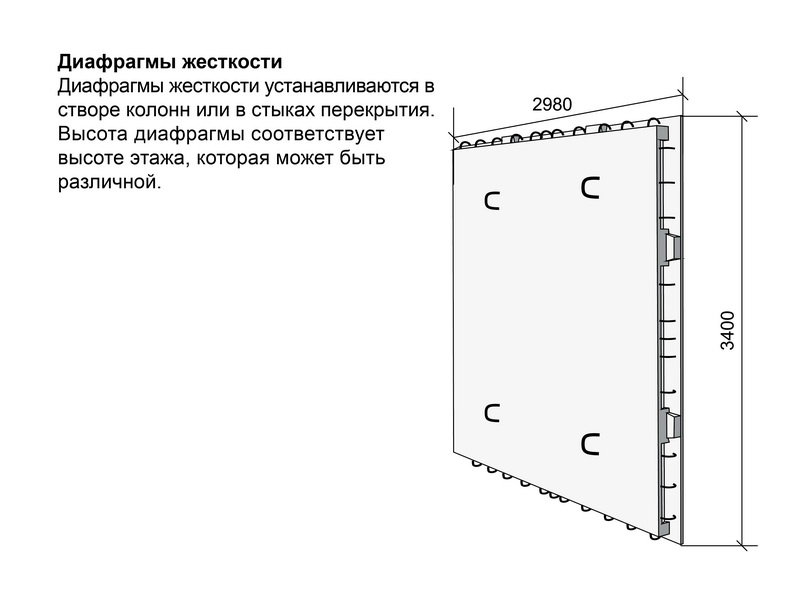

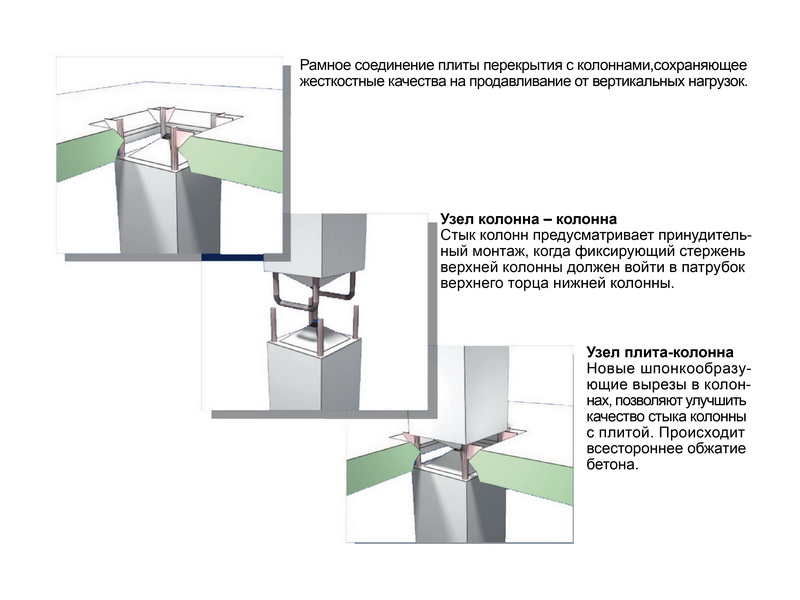

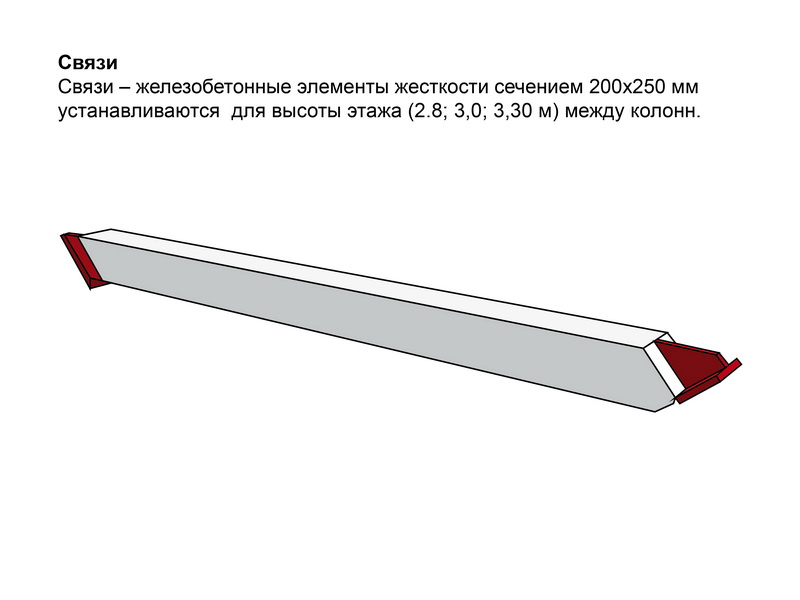

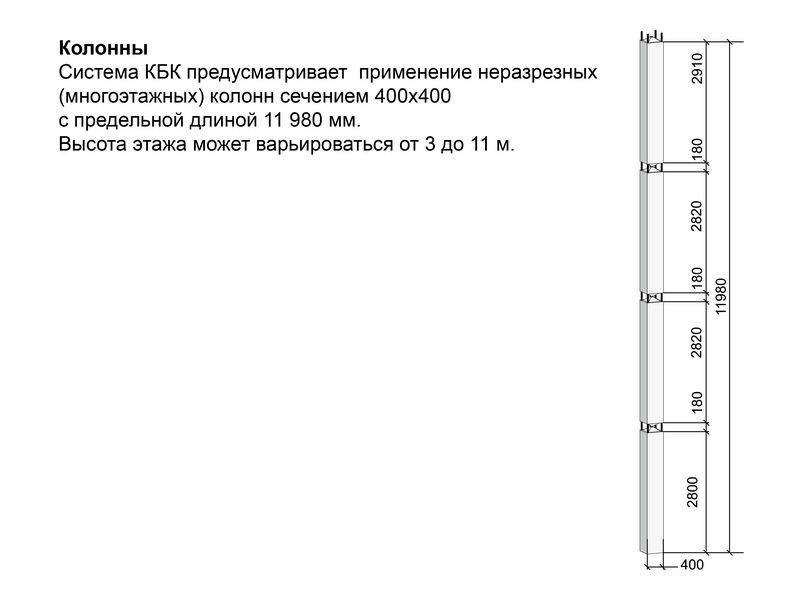

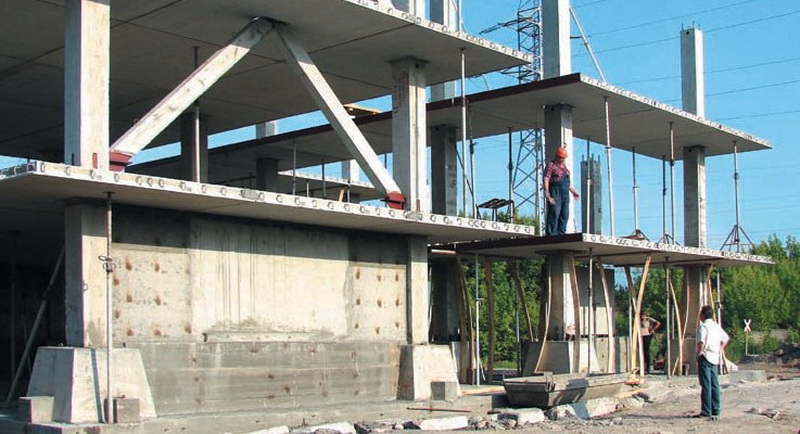

В качестве стоек каркаса служат колонны, роль ригелей выполняют плиты перекрытия, для элементов жесткости используют связилибо диафрагмы. Пространственная жесткость обеспечивается жестким (рамным) соединением неразрезанныхзамоноличенных плит перекрытий с колоннами в уровне каждого этажа, а в случае рамно-связевой схемы - включением в работу элементов жесткости.
Каркас КБК монтируется из элементов системы с последующим замоноличиванием узлов, в эксплуатационной стадии конструкция является монолитной.
Основные преимущества технологии КБК
Реализовать формулу «Строить быстро, качественно, с минимальными затратами» стремится каждая строительная компания. Система КБК в полной мере соответствует этим требованиям. Одним словом, эта инновационная технология предоставляет широкие возможности инвесторам, застройщикам, архитекторам и проектировщикам.
Архитектурно-строительная система КБК имеет ряд преимуществ, которые важны для различных категорий строительного сообщества. Строительство в системе КБК позволяет гибко учитывать потребности представителей каждой категории и решать поставленные задачи с учетом экономичности, надежности и безопасности будущего объекта.
1.Экономичность.
Уникальные инженерные решения, использованные в системе КБК, позволяют достичь самых низких в строительной отрасли показателей по материалоемкости (расходу металла и железобетона на 1м2), а следовательно себестоимости каркаса в целом.
Снижение затрат на возведение каркаса происходит за счет:
- более низкого расхода железобетона на 1м2 площади;
- низких трудозатрат при монтаже каркаса;
- использования минимума объема бетона при замоноличивании примонтаже;
- уменьшения затрат на возведение фундамента;
- экономии на энергоресурсах;
- использования более экономичных вариантов ограждающих конструкций.
Расход сборного железобетона на 1м2 жилой площади, построенной по технологии КБК - от 0,19 до 0,31м3 железобетона, а на 1м2 площади при панельном домостроении приходится в среднем 1,35м3 железобетона, т.е. более чем в 4 раза больше.
Расход бетона и металла на 1м2 перекрытия каркаса составляет соответственно 0,22м3/м2и 13,7кг/м2. В итоге стоимость постройки снижается на 15-17%.
2.Надежность и безопасность.
Самое важное в строительстве - надежность и безопасность возводимых зданий и сооружений.
Качество и безопасность КБК подтверждают:

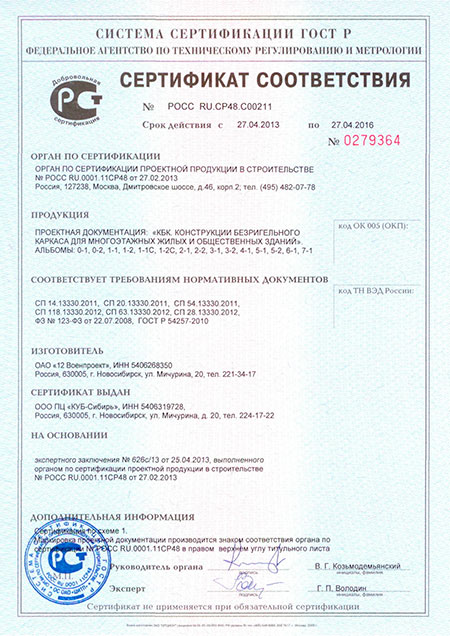

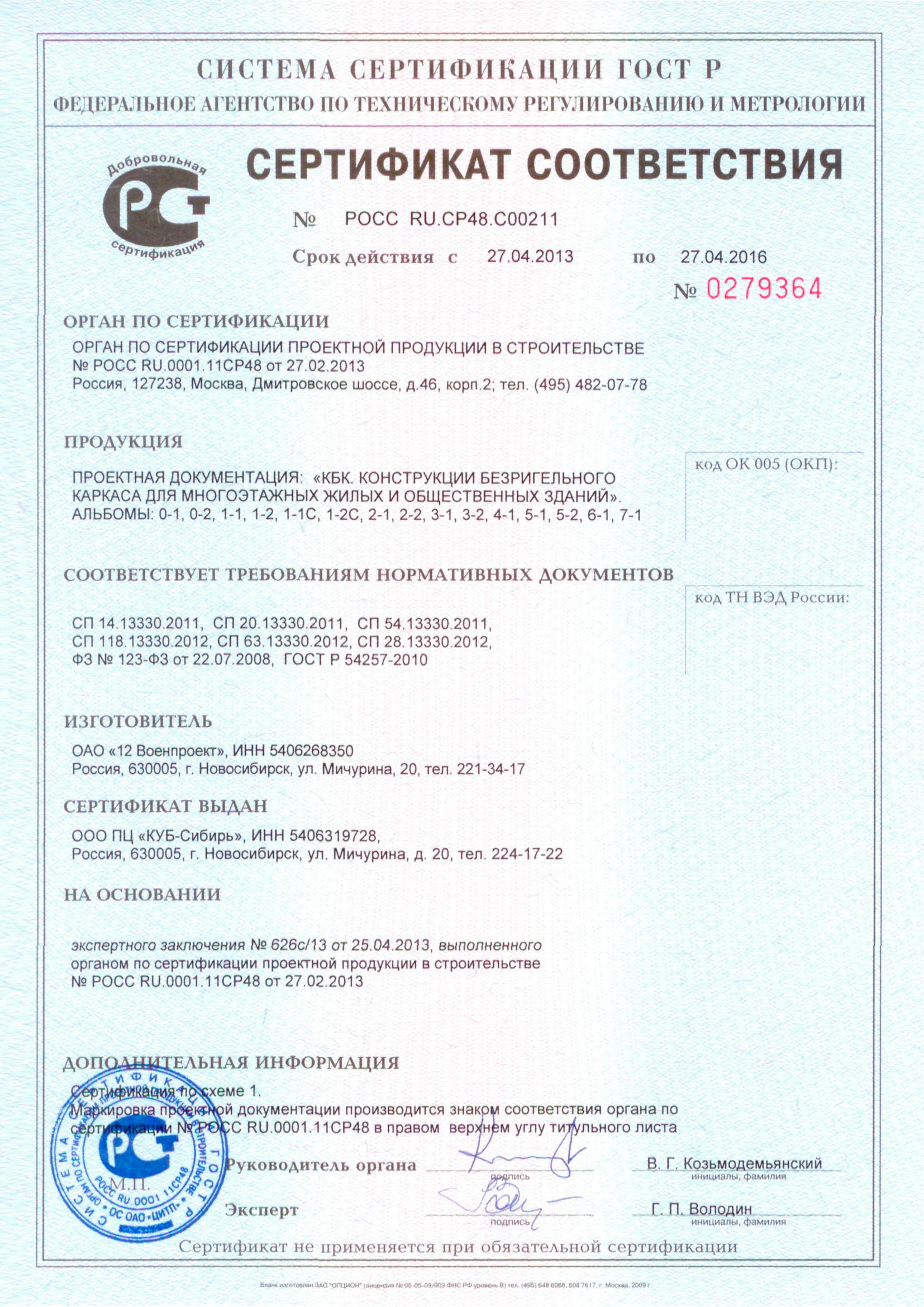

-сертификат соответствия требованиям нормативным документам в области строительства высотностью до 75м;

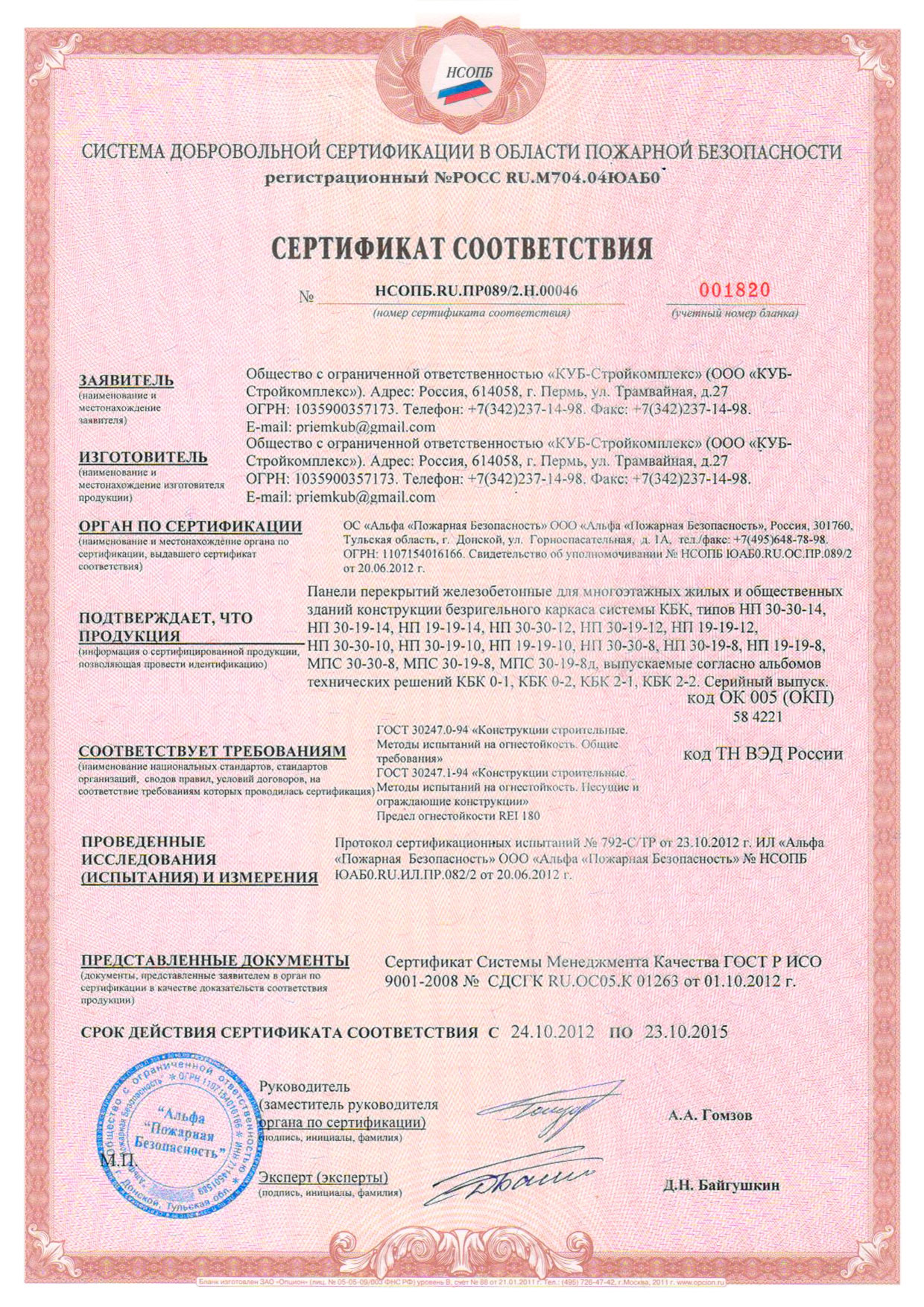

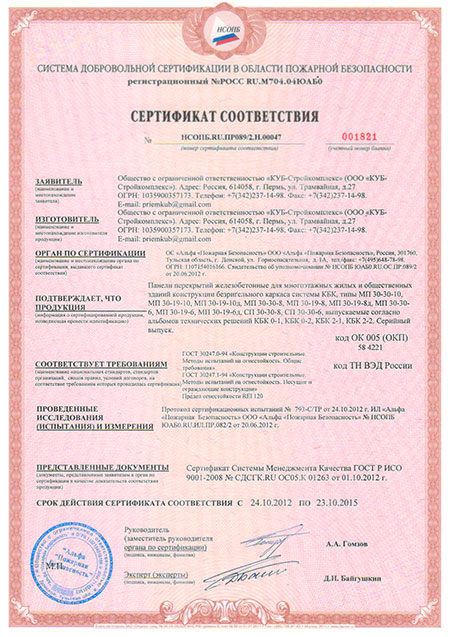

-сертификаты соответствия установленным требованиям пожарной безопасности;

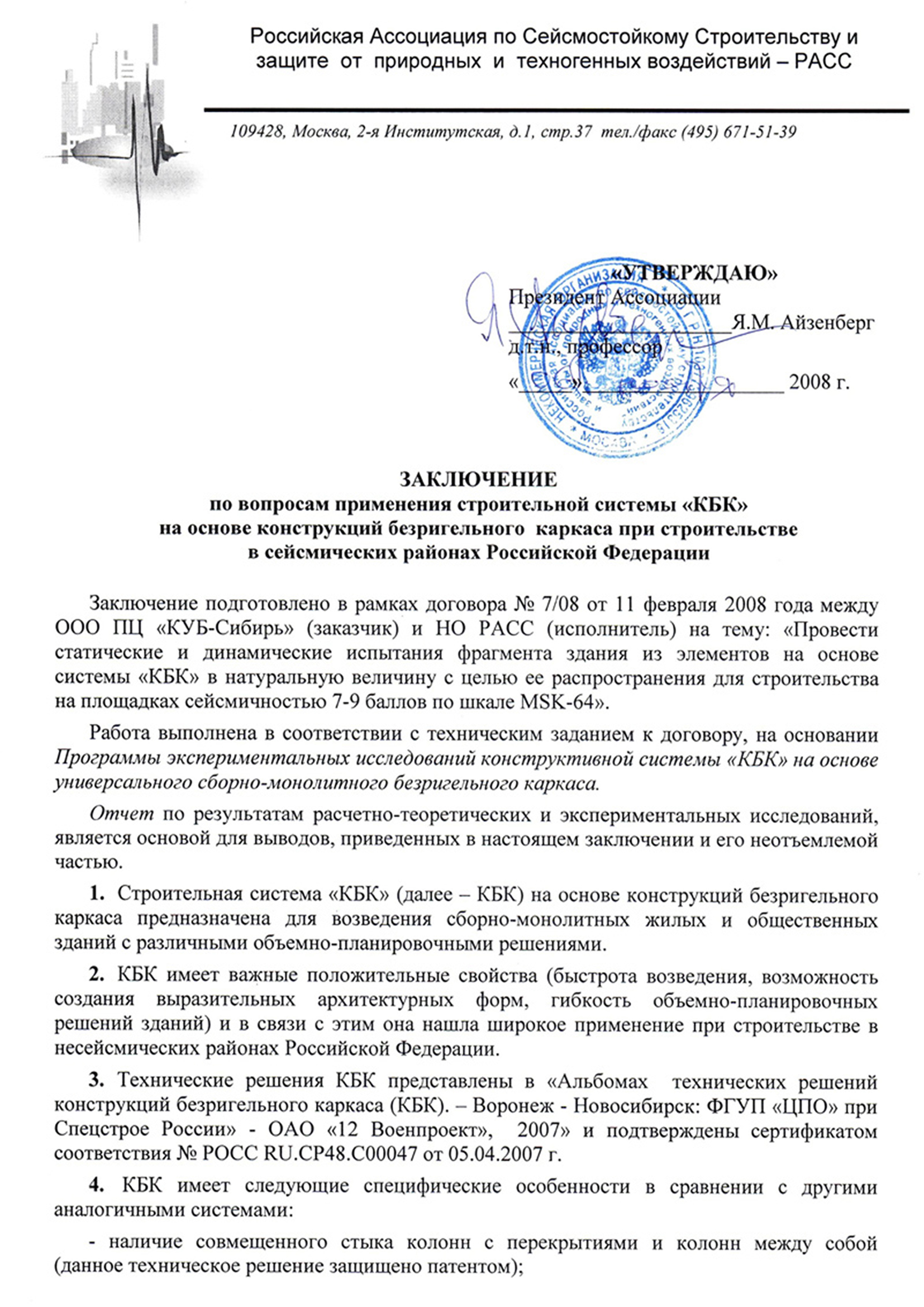

-испытания на сейсмоустойчивость до 9 баллов по шкале MSK-64;
- жесткий производственный контроль элементов каркаса.
3.Высокая скорость монтажа.

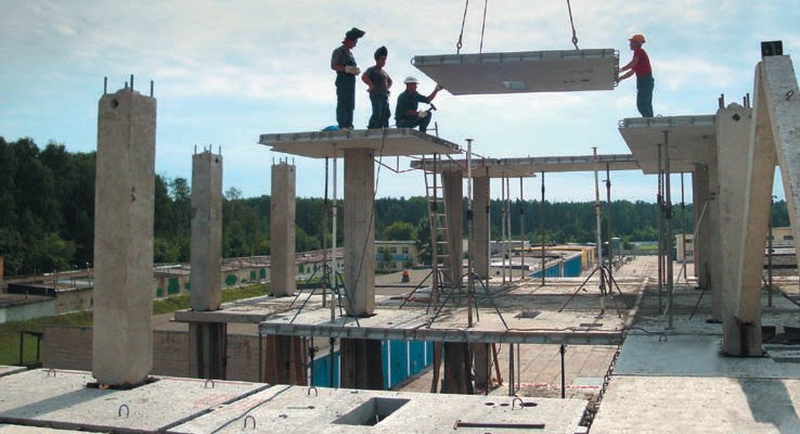

Система КБК позволяет бригаде монтажников из пяти человек независимо от погодных и сезонных условий монтировать перекрытия каркаса с темпом в среднем 300м2 в смену, пространственную конструкцию - собирать с темпом до 250м2 за смену.
Система КБК обеспечивает высокую скорость строительства за счет того, что:

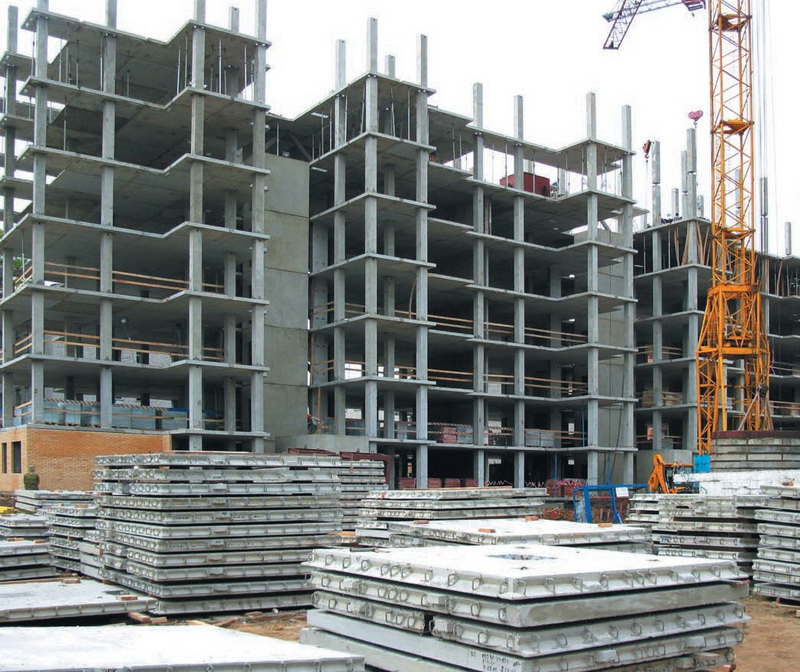

- все элементы каркаса производятся в заводских условиях, а на строительной площадке собираются по принципу конструктора, образуя каркас дома;
- элементная база имеет простую геометрическую форму и минимум типоразмеров;
- монтаж каркаса осуществляется в любых погодных условиях, что расширяет сезонные сроки строительства;
- при монтаже элементов каркаса не применяется ванная сварка;
- при монтаже каркаса проводится минимум работ по замоноличиванию.
4.Комплексность.
Комплексный подход к процессу строительства сегодня является одним из основных требований для успешной реализации проекта.
Технология КБК позволяет комплексно осуществлять:
- проектирование, производство, строительство;
- строительство зданий и сооружений различного назначения:
жилых, административных, социальных и общественных.
-жилую застройку и объекты промышленно-коммунальной зоны в едином ключе, в единой технологии изготовления и монтажа строительных конструкций;
-строительство в разнообразных климатических, рельефных, сейсмических условиях и на любых расстояниях.
5.Многообразие архитектурных решений.
Система КБК позволяет вписать каркас КБК в любое архитектурное решение. Дает неограниченные возможности объемно-планировочных решений.
Обогатить архитектурный облик здания можно за счет:
-использования различных фасадных систем, от кирпича до вентилируемых, которые можно применять благодаря единой несущей конструктивной системе;
-устройства эркеров, лоджий, балконов;
-смещения наружных стен (они могут смещаться по радиусу на любом этаже);
-наличия консольной части по периметру перекрытия, что позволяет удобно решать температурно-осадочные швы, примыкание к другим зданиям, устройство галерей и солнцезащитных элементов для южных районов;
- геометрии здания.
6.Объемно-пространственные решения.
Технология КБК предоставляет широкие возможности архитекторам, проектировщикам и заказчикам в принятии любого объемно-планировочного решения. Отсутствие несущих стен (за счет того, что вся нагрузка распределена между колоннами и плитами перекрытий) вкупе с отсутствием ригелей и капителей позволяет реализовать свободную планировку зданий и легко производить перепланировки внутренних помещений. Сборно-монолитный каркас КБК открывает уникальную возможность перепланировки помещений в любой период: проектирования, строительства и эксплуатации здания.
7.Универсальность.
Система КБК позволяет создавать концепцию проектов на всех сегментах рынка недвижимости (эконом, бизнес, бизнес+элит) за счет:
- свободных планировок, так как отсутствуют ригели и капители;
-высоких потолков - 3,0; 3,3 и 4,2м;
-любого внешнего заполнения фасада (от кирпича до вентилируемых панелей);
-интересных архитектурных решений.
8.Мобильность.
Элементы системы КБК можно транспортировать в отдаленные регионы железнодорожным, автомобильным либо водным транспортом.

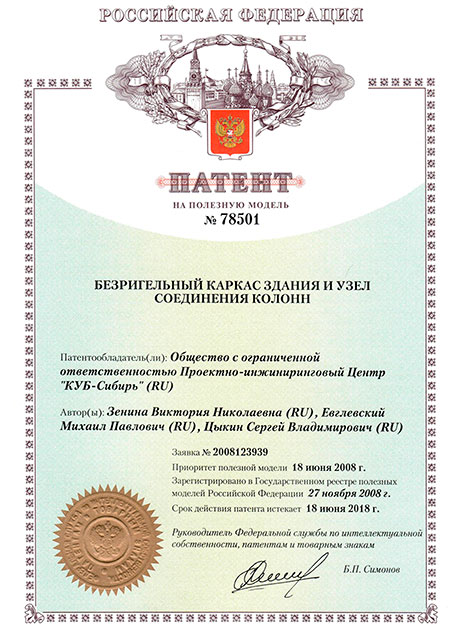

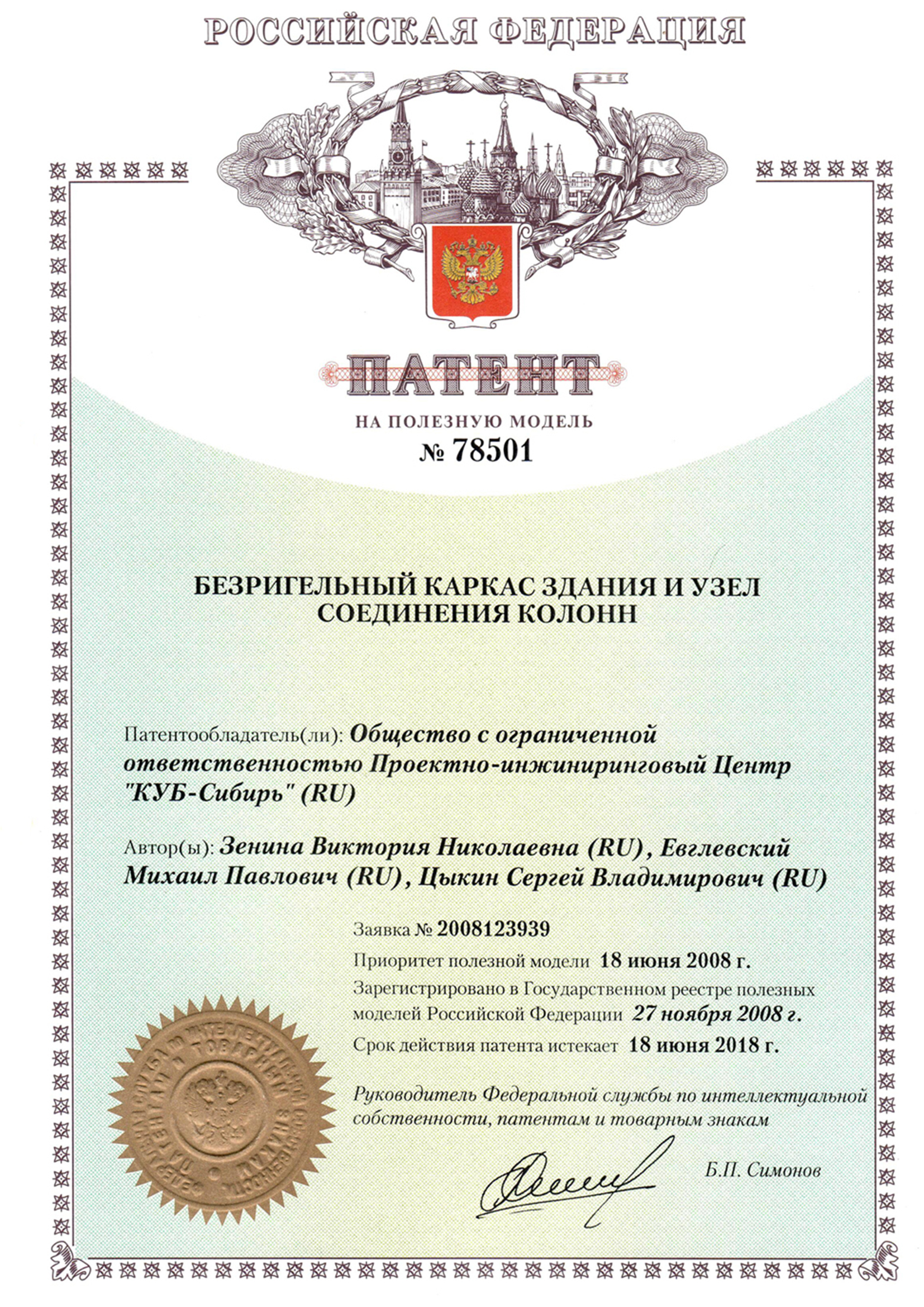

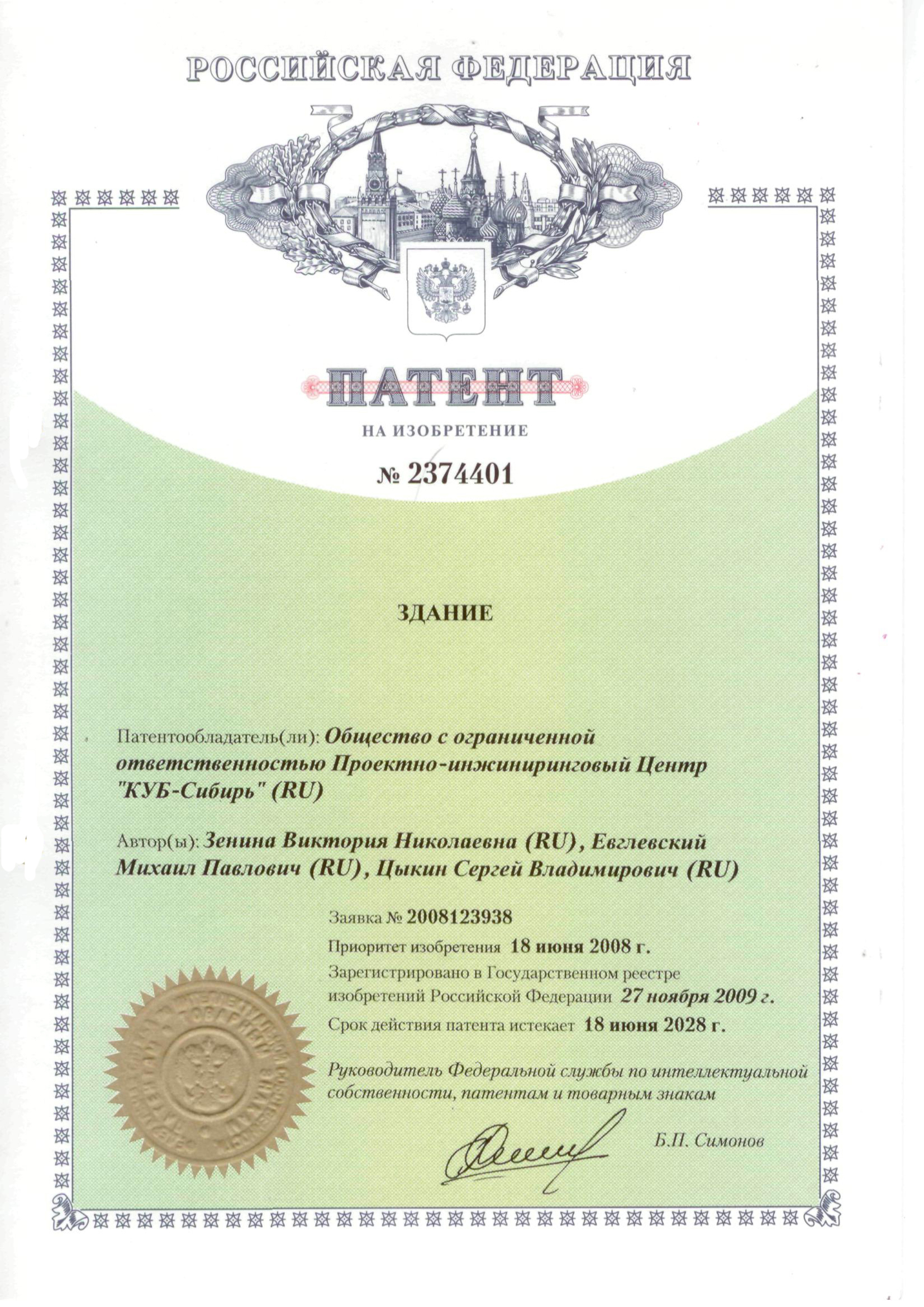

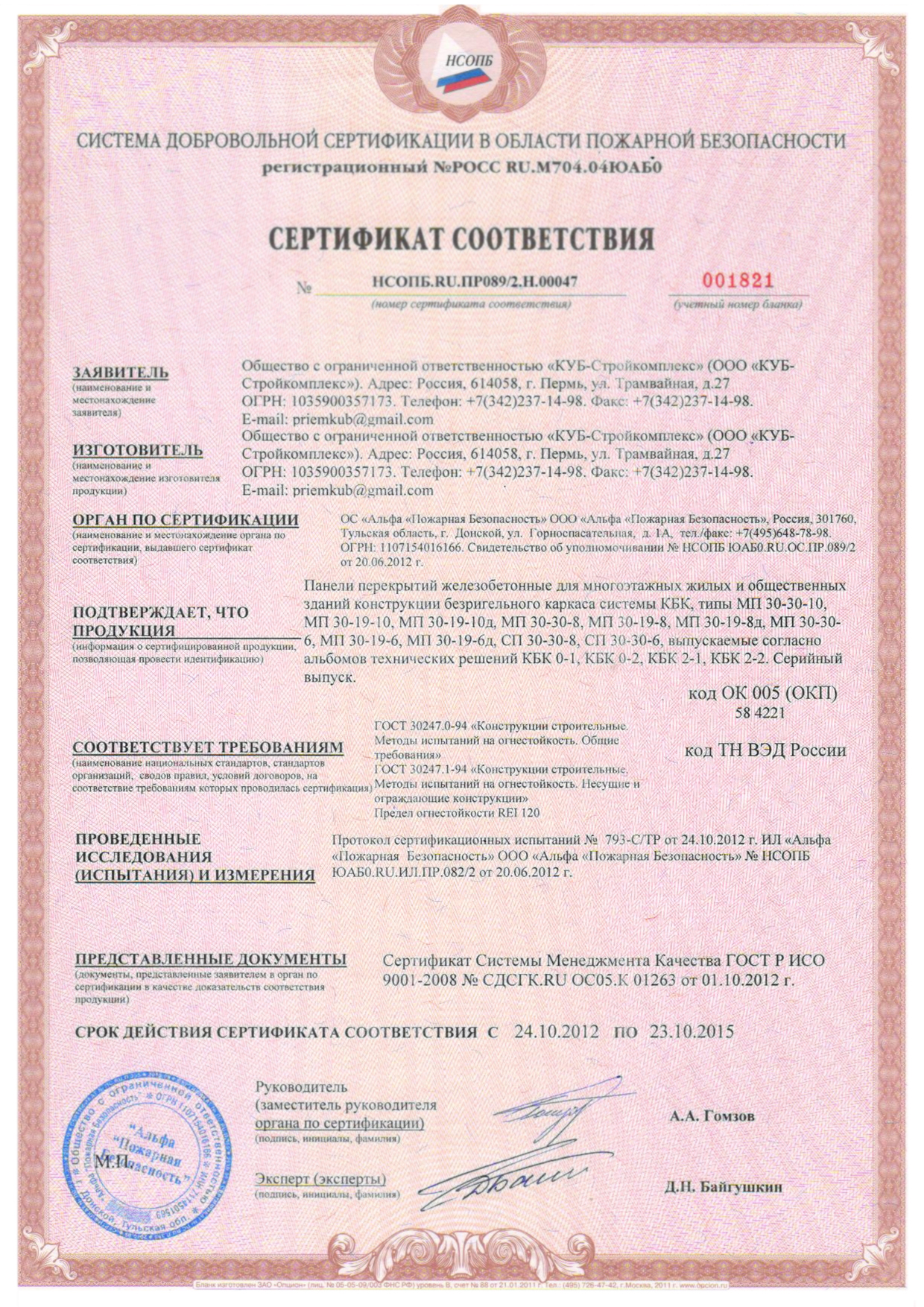

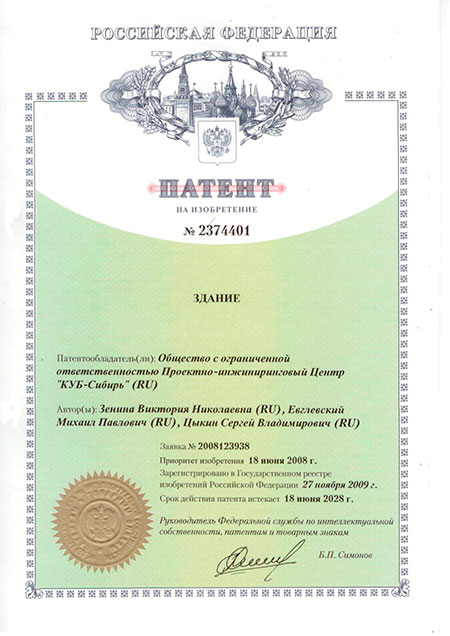

Сертификаты и патенты
