КБК – универсальная система, применяемая для строительства практически всего спектра городских сооружений: зданий жилого, социально-культурного, административного и бытового назначения, многоуровневых парковок, складов, некоторых производственных сооружений. За основу КБК была выбрана отечественная разработка - система безригельного каркаса «КУБ-2.5». Она в течение многих лет применялась в нашем военно-строительном комплексе, была отработана с конструкторской точки зрения и адаптирована к существующей российской технологической культуре в строительной промышленности. Модификация системы КУБ под аббревиатурой УСМБК использовались при строительстве объектов Министерства обороны в различных странах.
По срокам строительства безригельные системы могутконкурировать только зданиявозводимые из железобетонных панелей. Но качество панельного жилья не отвечает современным требованиям. В частности, многих покупателей не устраивает невозможность перепланировок и неизбежная однотипность возводимых зданий.
Преимущество безригельного каркаса КБК, прежде всего, заключается в ограниченном наборе составляющих элементов, с одной стороны, и в богатстве возможностей внутренних планировочных решений, создания неповторяющегося набора квартир из комнат и объемов, использовании местных материалов для устройства внешних ограждающих стен и внутренних перегородок, с другой стороны. Проще решается проблема перепланировки внутренних пространств.
Преимущества сборнойбезригельной системы КБК с экономической точки зрения подтверждаютсятем фактом, что в Сибири и на Урале не единичны случаи, когда подрядчики, применяющие конструктивную безригельную систему строительства, выигрывали тендеры у компаний, строящих в «монолите».
Система КБК дает возможность на единой промышленной, технологической основе строить как комфортное, так и «элитное» и «социальное»жильё. Причём, «социальное» или «элитное» назначение жилья реализуется за счет объема, отделки и т.п. При этом система КБК позволяет (при необходимости) без сноса, путем перепланировки, превратить ранее «социальный» дом в «элитный» или наоборот.
Система КБК значительно лучше приспособлена под сложные условия строительства. Она более индустриальная: применяется меньше монолитного бетона на строительной площадке, а значит, возникает меньше сложностей зимой. Нет необходимости привлекать большой штат квалифицированных сотрудников и спецтехники. Таким образом, основная масса проблем переносится на завод. Обеспечение качества каркаса в значительной мере лежит на заводе и зависит от качества металлоформ. Такая система менее трудоемкая и по скорости возведения здания превосходит практически любую другую. Так, в день бригада из 5-6 человек спокойно монтирует 200кв. м (при наличии железобетона).
Если говорить о технической стороне технологии, то можно отметить, что система конструкций предусматривает применение неразрезных (многоэтажных) колонн сечением 400 (мм) х 400 (мм) с предельной длиной 9900 (мм). При стыке колонн предусматривается принудительный монтаж, состоящий в сопряжении фиксирующего стержня верхней колонны с патрубком верхнего торца нижней колонны. В местах примыкания перекрытий (на высоте этажа) в колоннах предусмотрены шпонкообразные вырезы, в пределах которых арматура колонны обнажена.
Система конструкций безригельного каркаса «КБК» предусматривает применение панелей перекрытия заводского изготовления максимальными размерами 2980 (мм) х 2980 (мм) х 160 (мм).
Панели перекрытия в зависимости от местоположения в каркасе могут быть надколонные (НП), межколонные (МП) и средние (СП).
Монтаж конструкций ведётся в следующем порядке: монтируются колонны и замоноличиваются в фундаменте; устанавливаются и привариваются к арматуре колонн надколонные панели; далее монтируются межколонные и средние панели. При установке панелей арматурные выпуски торцов совмещаются таким образом, что образуется петля, в которую вставляется арматура.
Система конструкций безригельного каркаса предназначена для строительства широкого спектра городских сооружений (жилых, общественных и вспомогательных зданий административно-бытового назначения). С использованием сборно-монолитнойбезригельной системы возводятся не только высотныездания, но и школы, детские сады и т.п.
Такая универсальность системы «КБК» обеспечивается за счёт сочетания следующих свойств:
а) Несущую основу каркаса здания в «КБК» составляют колонны и плиты перекрытия, выполняющие роль ригелей, для элементов жёсткости используют связи или диафрагмы, что позволяет обеспечить в зданиях пролёты 3.0, 6.0 м, высоту этажей в зданиях 2.8, 3.0, 3.3 и 3.6 при основной сетке колонн 6 х 6 м.
Несущая способность перекрытий позволяет использовать каркас в зданиях с интенсивностью расчетных нагрузок на этаж до 1200 (кг/м2).
б) Конструкция стен предполагает выполнение ими только ограждающей функции. Стены могут разрабатываться с поэтажной разрезкой, т.е. опираться на плиты перекрытия и передавать вертикальную нагрузку от собственного веса на плиты перекрытия каждого этажа; навесными или самонесущими, что даёт возможность максимального использования для ограждающих конструкций местных не конструкционных материалов, в том числе монолитных стен.
в) В зданиях высотой до 5 этажей в обычных условиях строительства применяется рамная конструктивная схема без использования дополнительных элементов жесткости, в остальных случаях – рамно-связевая конструктивная схема, в которой используются связи или диафрагмы.
Система рассчитана на возведение зданий высотой до 25 этажей (до 75 метров) в обычных условиях строительства. В районах с сейсмичностью до 9 баллов включительно по 12 – бальной шкале применение «КБК» ограничено требованиями таблицы 8* СНиП II-7-81* «Строительство в сейсмических районах» для каркасных зданий.
Конструктивные элементы КБК изготавливаются и монтируются с применением единого технологического оборудования. Каркас монтируется полностью из изделий заводского изготовления с последующим замоноличиванием узлов, в конечной стадии конструкция является монолитной.
Таким образом, формообразующие возможности каркаса в системе «КБК» имеют широкие диапазоны количества этажей и архитектурно-пространственных решений. Система КБК позволяет использовать широкий спектр пластики фасада, создавать пространственно интересные нетиповые планировки, отвечающие поставленной задаче.
Расчёт параметров безригельного каркаса с плоскими перекрытиями производится с использованием расчётных моделей, реализуемых программными комплексами с применением программных продуктов высокого уровня (ПК SKAD; ПК ING +; ПК «ЛИРА» и других).
Одним из основных отличий системы КБК от системы КУБ 2,5 является адаптация системы под требования действующего законодательства и получение необходимых сертификатов.
Во-первых, система «КБК» комплектуется отдельным пакетом документации – «Конструкция безригельного каркаса для многоэтажных жилых и общественных зданий». Данный комплект документации сертифицирован ФГУП «ЦПП» г. Москва на соответствие требованиям нормативных документов в области строительства. Выдан сертификат № POCCRU.CP48.C00047 от 05.04.2007 г.
Во-вторых, в целях подтверждения огнестойкости элементов каркаса зданий на основе «КБК» в 2008 году в ЗАО «ЦСН «Огнестойкость-ЦНИИСК» г.Москва проведены сертификационные испытания надколонной (НП 30-30-8, ТУ 5842-001-08911161-2007) и средней (СП 30-30-6, ТУ 5842-001-08911161-2007) железобетонных плит перекрытия (изготовитель плит ФГУП «ДОКСИ при Спецстрое России»).
Испытания надколонной железобетонной плиты проводились под равномерно-распределенной нагрузкой в 700 кг/м2.Обогреваемая поверхность надколонной плиты – сторона плиты с рабочей арматурой предельных состояний не достигла и соответствует пределу огнестойкости не менее REI 180. Для средней железобетонной плиты перекрытия предел огнестойкости составил REI 120.
На основании полученных результатов испытаний, органом сертификации ЗАО «ЦСН «Огнестойкость-ЦНИИСК» г.Москва выданы сертификаты пожарной безопасности для всей номенклатуры панелей перекрытия безригельного каркаса КБК.

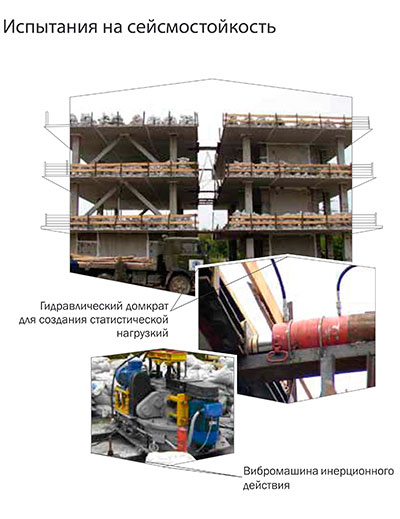

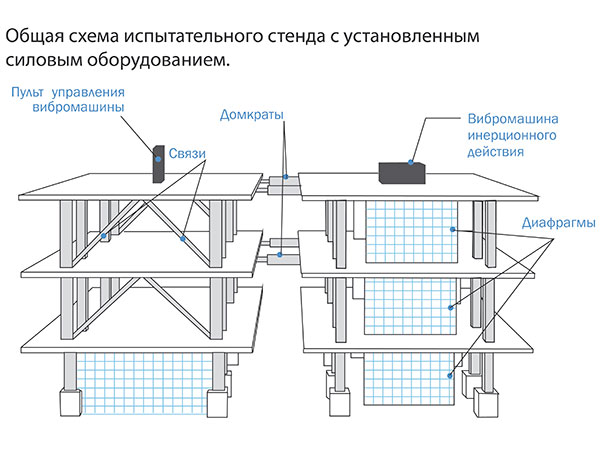

В-третьих,с целью подтверждения сейсмостойкости и оценки пригодности системы конструкций безригельного каркаса для строительства в сейсмических районах, с 22 по 29 августа 2008 года по заказу ООО ПЦ «КУБ-Сибирь» в г.Перми были успешно проведеныстатические и динамические испытания фрагментов здания. Испытаниям подверглись два экспериментальных трёхэтажных фрагмента здания из элементов системы «КБК» в натуральную величину с имитацией рабочей нагрузки с целью ее обоснованного применения в строительстве на площадках сейсмичностью до 7-9 баллов по шкале MSK-64. В конструкции первого фрагмента здания в качестве элементов жесткости использовались связи, в конструкции второго – железобетонные диафрагмы.
Испытания проведены Некоммерческой организацией «Российская Ассоциация по сейсмостойкому строительству и защите от природных и техногенных воздействий» (НО РАСС) при участии ОАО "12 Военпроект" (г.Новосибирск), ООО «КБК-Урал» (г.Пермь), ФГУП «ЦПО» при Спецстрое России (г.Воронеж).
По результатам испытаний подтверждена сейсмостойкость каркаса КБК до 9 баллов – при использовании в качестве элементов жесткости железобетонных диафрагм, до 7 баллов – при использовании связей. Российской Ассоциации по Сейсмостойкому Строительству и защите от природных и техногенных воздействий (РАСС) выдано заключение от 06.11.2008:
«Строительная система КБК на основе конструкций Безригельного каркаса РЕКОМЕНДУЕТСЯ к применению при строительстве зданий на площадках сейсмичностью 7-9 баллов по шкале MSK-64 при ограничениях, установленных требованиями таблицы 8* СНиП II -7-81* «Строительство в сейсмических районах» для каркасных зданий».
Вышесказанное позволяет сделать ряд выводов.
1. Соответствие технологии КБК действующему законодательству позволяет применять её без каких-либо ограничений и сложностей в любых регионах нашей страны, в том числе и сейсмоопасных, при этом экспертиза проектной документации в уполномоченных федеральных органах исполнительной власти и органах власти субъектов Российской Федерации проходит без особенностей.
2. Технология КБК предоставляет полную и достоверную прогнозируемость сроков возведения каркаса здания. Так, уже на стадии эскизного проекта, после согласования планировок этажей, застройщик может заключить договор с заводом ЖБИ на изготовление конструктивных элементов каркаса здания, а крайне ограниченное применение монолитного бетона на стройплощадке сводит к минимуму сезонное изменение темпов строительства, либо его приостановку. Всё это позволяет правильно оценить застройщику свои возможности и уложиться в заданные контрактом сроки и стоимость, что особенно актуально при выполнении работ по государственным заказам.
При подготовке статьи использовались материалы сайтов www.kub-sk.ru, www.12voenproekt.ru
